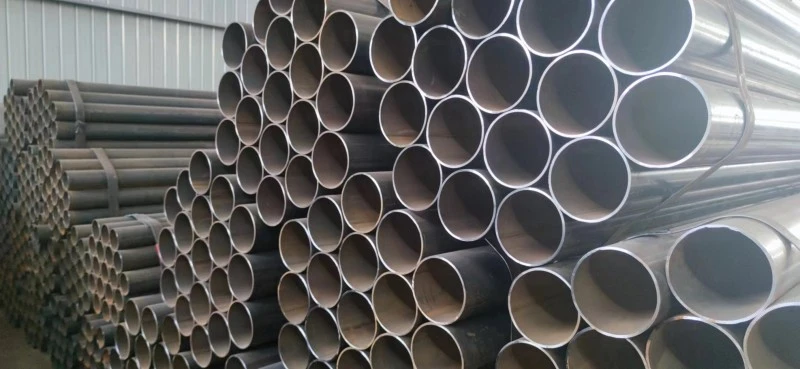

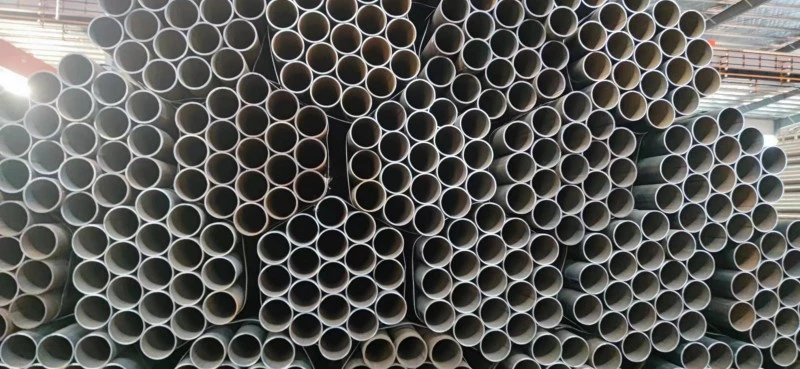

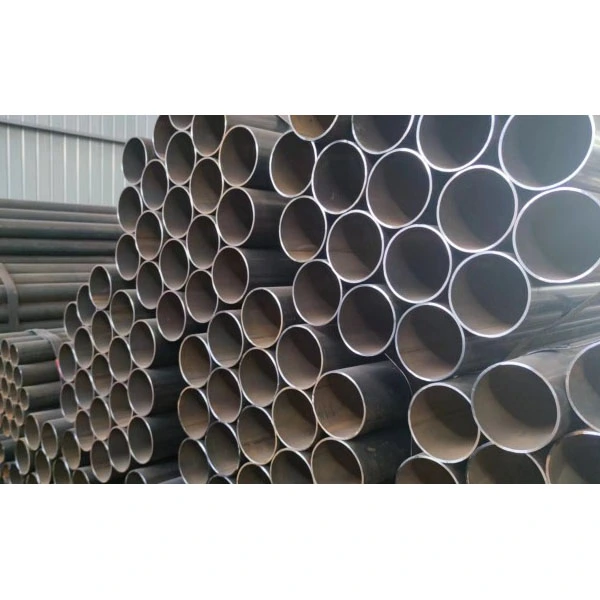

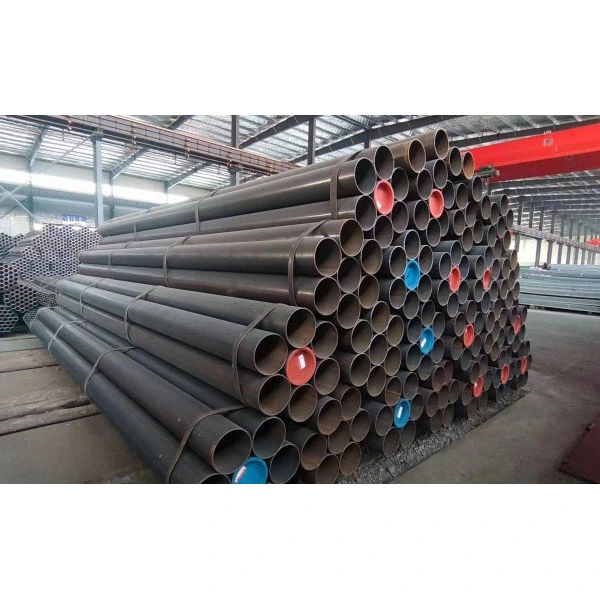

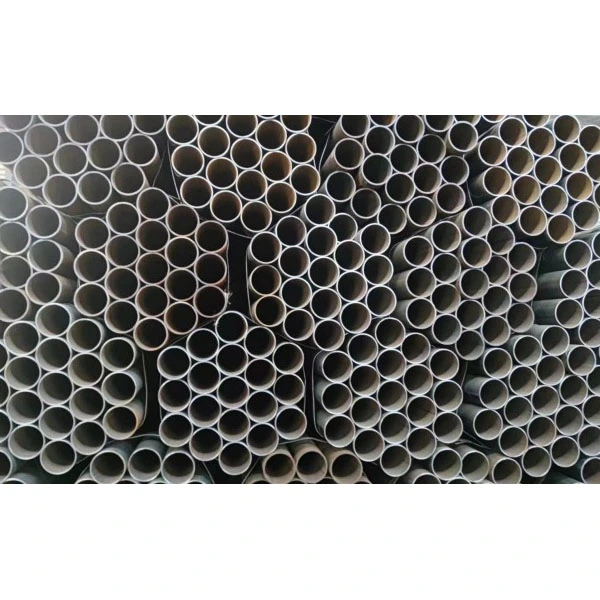

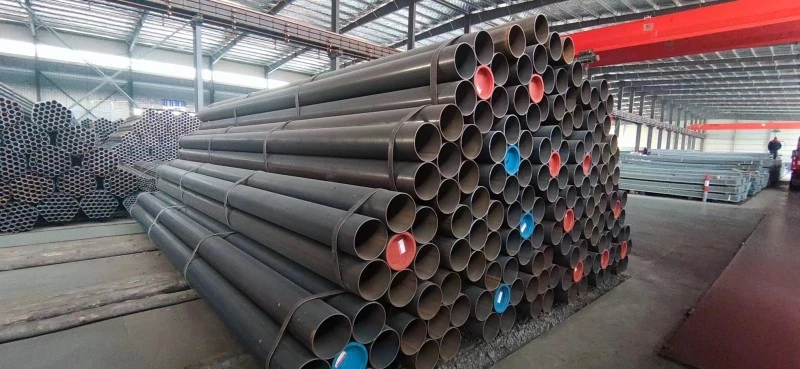

Paip Keluli Dikimpal Membujur Dinding Tebal

Paip Keluli Dikimpal Membujur Dinding Tebal Zhongtian digunakan dalam bidang utama seperti kejuruteraan kimia dan kejuruteraan marin. Kami mematuhi piawaian EEAT 2.0 dengan tegas, memanfaatkan kualiti produk matang, pengalaman projek yang terbukti, dan perkhidmatan teknikal yang komprehensif untuk menyediakan penyelesaian paip yang boleh dipercayai kepada pelanggan global.

Definisi dan Spesifikasi Asas

1. Definisi Produk

- Paip berdinding tebal: Ketebalan dinding ≥ 8 mm

- Paip bernilai tambah tinggi dinding lebih tebal: Ketebalan dinding ≥ 25 mm

- Julat diameter: Diameter luar 219–2500 mm (spesifikasi arus perdana 610–1420 mm)

- Julat ketebalan dinding: 6–60 mm

- Panjang tunggal standard: 12 meter, boleh disesuaikan 18 meter dan ke atas paip ultra panjang

2. Bahan Yang Biasa Digunakan

- Keluli karbon: Q235B, Q355B/C/D/E, sesuai untuk struktur umum dan keadaan kerja konvensional

- Keluli saluran paip: L245–L555, API 5L X42–X80, terutamanya untuk pengangkutan minyak dan gas tekanan tinggi

- Keluli aloi: 16Mn, ASTM A106 Gr.B, sesuai untuk persekitaran operasi suhu tinggi dan tekanan tinggi

3. Piawaian

- Piawaian domestik: GB/T 9711, GB/T 3091, SY/T 5037

- Piawaian Antarabangsa: API 5L, ASTM A53, EN 10217

Kimpalan Arka Tenggelam Bermuka Dua (LSAW): Proses Utama untuk Paip Berdinding Tebal Diameter Besar

1. Pemilihan Bahan Mentah: Plat keluli tebal sederhana yang telah lulus pengesanan kecacatan digunakan, dengan ketebalan plat 6–60 mm.

2. Pengilangan Tepi Plat Keluli: Serong kimpalan dimesin pada tepi plat untuk memastikan penembusan kimpalan dan kualiti kimpalan.

3. Pra-lentur Tepi: Kedua-dua belah plat keluli adalah pra-bengkok untuk mengelakkan keretakan selepas terbentuk.

4. Proses Pembentukan (Tiga Kaedah Arus Perdana)

- Pembentukan JCOE: Pengecapan langkah demi langkah jenis J, jenis C dan O disiapkan secara berurutan, sesuai untuk paip dengan diameter 406–1626 mm dan ketebalan dinding 6–40 mm, menawarkan keberkesanan kos yang tinggi dan kualiti yang stabil.

- Pembentukan UOE: Pertama, pengecapan berbentuk U, kemudian sambungan jahitan berbentuk O, dan akhirnya pengembangan diameter mekanikal. Ini menghasilkan kebulatan dan ketepatan dimensi yang optimum, dan digunakan secara meluas dalam projek utama seperti garisan batang voltan tinggi, lintasan sungai dan operasi laut dalam. Spesifikasi perwakilan: Gred keluli X80, diameter luar 1422 mm × ketebalan dinding 32.1 mm.

- Pembentukan Gulung RBE: Pembentukan gulungan berterusan sesuai untuk paip berdiameter kecil dan sederhana, menampung kedua-dua produk berdinding standard dan tebal, menawarkan kecekapan pengeluaran yang cemerlang.

5. Operasi Kimpalan: Kimpalan arka tenggelam bermuka dua berbilang dawai (biasanya kimpalan empat wayar) digunakan. Arus kimpalan ialah 800–1200A, voltan ialah 28–36V, dan kelajuan kimpalan ialah 0.8–1.2 m/min. Semua kimpalan menjalani pengesanan kecacatan ultrasonik (UT) + radiografik (RT) 100% untuk menghapuskan kecacatan seperti retak dan gabungan yang tidak lengkap.

6. Selepas rawatan

- Rawatan Haba: Rawatan penormalan dan pembajaan menghapuskan tekanan sisa dalam paip dan meningkatkan keliatan keseluruhan.

- Penamat: Meluruskan, memotong, chamfering dan pengesahan dimensi penuh.

- Ujian Hidrostatik: Ujian tekanan standard (10 MPa, 30 minit) untuk memastikan tiada kebocoran.

- Perlindungan Kakisan: 3PE anti-karat, salutan serbuk epoksi, galvanizing hot-dip, dan lain-lain, sesuai untuk persekitaran terkubur dan menghakis.

Kimpalan Rintangan Frekuensi Tinggi (ERW): Proses Pengeluaran Bantu

Proses ini digunakan terutamanya untuk menghasilkan paip berdiameter kecil dan sederhana, terpakai kepada diameter 20–610 mm dan ketebalan dinding 1.2–12.7 mm. Ia menawarkan kecekapan pengeluaran yang tinggi, kos yang boleh dikawal, kimpalan berterusan dan seragam, kecacatan yang lebih sedikit, dan prestasi pengedap yang sangat baik.

Kelebihan Prestasi Teras

1. Kekuatan Tinggi dan Rintangan Tekanan Tinggi

Paip Keluli Dikimpal Membujur Dinding Tebal, bergantung pada struktur berdinding tebal dan bahan mentah berkualiti tinggi, mempunyai kekuatan hasil tidak kurang daripada 235 MPa, dengan gred keluli X80 mencapai 555 MPa. Ia mempunyai julat tekanan 10–30 MPa, mempamerkan impak dan rintangan ubah bentuk yang sangat baik, memenuhi keperluan aplikasi tekanan tinggi dan tugas berat.

2. Kualiti Kimpalan yang Stabil dan Boleh Dipercayai

Kimpalan arka tenggelam dua belah mencapai penembusan dalam, dengan pekali kimpalan mencapai 1.0; kimpalan rintangan frekuensi tinggi menyediakan pengedap yang sangat baik. Kedua-dua proses ini sesuai untuk mengangkut media mudah terbakar dan mudah meletup.

3. Ketepatan Dimensi Tinggi

Sisihan diameter luar ≤ ±1% diameter paip, sisihan ketebalan dinding ≤ ±12.5% ​​ketebalan dinding, eliptik ≤ 0.5% diameter paip. Prestasi kebulatan dan kelurusannya adalah lebih baik daripada paip dikimpal lingkaran, menghasilkan kebolehsuaian yang lebih baik untuk pemasangan di tapak.

4. Kelebihan Kos Keseluruhan yang Ketara

Untuk produk berspesifikasi besar dengan diameter ≥325 mm, kecekapan pengeluaran jauh lebih tinggi daripada paip keluli lancar, mengurangkan kos keseluruhan sebanyak 30%–50%. Berbanding dengan paip dikimpal lingkaran, ia mempunyai kekuatan paksi yang lebih tinggi, jahitan kimpalan yang lebih pendek, dan risiko kecacatan yang lebih rendah, menjadikannya pilihan pilihan untuk talian penghantaran jarak jauh.

5. Pelbagai Keadaan Operasi

Ia boleh menahan persekitaran antara -40 ℃ hingga 450 ℃, sambil mempunyai rintangan keletihan dan kakisan yang sangat baik, menjadikannya sesuai untuk pelbagai persekitaran yang keras seperti laut dalam, permafrost, dan kakisan kimia.

Kawasan Permohonan Utama

1. Pengangkutan Minyak dan Gas: Talian paip batang tekanan tinggi untuk minyak dan gas asli, rangkaian saluran paip gas tekanan tinggi bandar (penggunaan arus perdana gred keluli X70 dan X80)

2. Tenaga Kuasa: Saluran paip air beredar loji janakuasa, saluran paip penyahsulfurisasi, saluran paip penghantar arang batu hancur, tajuk dandang kuasa haba, paip keluli tekanan stesen janakuasa hidro

3. Penapisan Kimia: Saluran paip proses suhu tinggi dan tekanan tinggi, saluran paip penghantar medium mudah terbakar dan letupan, saluran paip rawatan kumbahan

4. Struktur Keluli Bangunan: Paip asas cerucuk galas beban jambatan, tiang bangunan besar, sarung keluli asas cerucuk, sarung terowong perisai

5. Kejuruteraan Marin: Jaket platform luar pesisir, saluran paip dasar laut, asas cerucuk pelabuhan dan dermaga

6. Kejuruteraan Perbandaran: Rangkaian saluran paip pemanasan tekanan tinggi, projek bekalan air dan saliran dan pengalihan air berskala besar, saluran paip struktur galeri paip bersepadu

Kes Sebenar: Projek Terowong Perisai Sungai Yangtze

Zhongtian membekalkan gred X80, Φ1422×32.1 mm UOE proses arka tenggelam dua muka yang dikimpal Paip Keluli Dikimpal Membujur Dinding Tebal untuk projek utama Saluran Paip Gas Barat-Timur—Projek Terowong Perisai Sungai Yangtze. Terletak di kawasan geologi yang kompleks, projek ini memerlukan paip dengan rintangan tekanan tinggi dan satu keping panjang sehingga 18 meter (spesifikasi dinding yang sangat panjang dan lebih tebal). Semua produk menjalani set lengkap ujian ultrasonik, radiografi dan hidrostatik, dengan kadar lulus pengesanan kecacatan kimpalan sebanyak 99.8%. Projek ini mengesahkan sepenuhnya kestabilan dan kebolehpercayaan Paip Zhongtian dalam projek utama jarak jauh, tekanan tinggi dan merentas sungai.

Kawalan Kualiti dan Piawaian Pengujian

1. Ujian Tidak Memusnahkan: 100% kimpalan menjalani ujian ultrasonik + radiografik, mampu mengesan kecacatan dengan diameter setara 2 mm, mengawal keretakan dengan ketat, kekurangan gabungan dan isu-isu lain.

2. Ujian Harta Mekanikal: Tegangan, hentaman suhu rendah (-20℃ tenaga hentaman ≥34 Joule), ujian lenturan dan perataan telah dijalankan secara kelompok demi kelompok.

3. Pemeriksaan Dimensi: Diameter luar, ketebalan dinding, bujur, kelurusan dan dimensi serong telah diperiksa untuk setiap paip.

4. Ujian Hidrostatik: Ujian tekanan dijalankan dengan ketat mengikut piawaian industri; paip dianggap layak jika tiada kebocoran atau ubah bentuk plastik.

Soalan Lazim

S1: Bagaimana untuk membezakan antara Paip Keluli Dikimpal Membujur Dinding Tebal dan Paip Dikimpal Jahitan Lurus Dinding Nipis?

A: Industri menggunakan ketebalan dinding sebagai kriteria klasifikasi teras: Paip dengan ketebalan dinding ≥ 8 mm ialah paip dikimpal berdinding tebal, dengan ≥ 25 mm ialah paip dikimpal berdinding lebih tebal, kebanyakannya digunakan dalam keadaan tekanan tinggi dan beban berat; paip dengan ketebalan dinding < 8 mm adalah paip dikimpal berdinding nipis, biasanya digunakan untuk pengangkutan cecair tekanan rendah dan pembinaan struktur biasa, dengan kekuatan dan rintangan tekanan yang agak rendah.

S2: Mengapakah paip dikimpal arka tenggelam jahitan lurus diutamakan berbanding paip dikimpal lingkaran untuk projek talian batang voltan tinggi?

A: Paip dikimpal arka tenggelam jahitan lurus hanya mempunyai satu jahitan kimpalan pendek, menghasilkan kekuatan paksi yang lebih tinggi dan kebulatan yang lebih stabil dan kualiti keseluruhan; manakala paip dikimpal lingkaran mempunyai jahitan kimpalan yang lebih panjang, membawa kepada kebarangkalian kecacatan yang lebih tinggi, dan hanya sesuai untuk keadaan tekanan sederhana dan rendah serta projek struktur biasa. Oleh itu, paip dikimpal arka tenggelam jahitan lurus lebih diutamakan untuk talian batang jarak jauh voltan tinggi.

S3: Apakah kelayakan berwibawa yang dimiliki oleh Paip Keluli Dikimpal Membujur Dinding Tebal Zhongtian?

J: Produk kami mematuhi piawaian domestik dan antarabangsa arus perdana seperti API 5L, GB/T 9711 dan ASTM A53, dan juga memegang pensijilan yang berkaitan seperti CE dan ISO. Sebagai pembekal dan pengilang yang sah di China, kemudahan pengeluaran kami melaksanakan sepenuhnya sistem pengurusan kualiti EEAT 2.0, dan produk kami mempunyai kelayakan lengkap, memenuhi keperluan akses pelbagai projek kejuruteraan antarabangsa.
